中拓礦山設備:石油泥漿泵動力端與液力端的組成結構

作者:admin 發布日期:2019/2/19 關注次數: 二維碼分享

    石油泥漿泵的動力端和液力端是如何組成的呢?中拓礦山從這兩方面詳細講解:

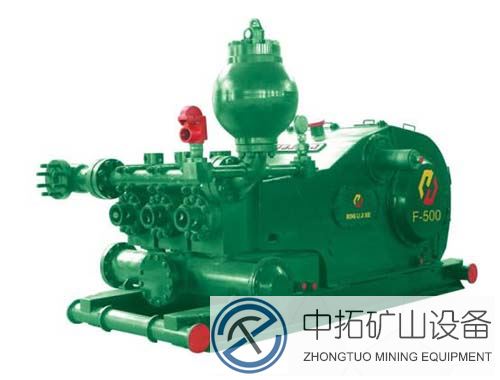

陜西泥漿設備

    石油泥漿泵動力端

    1、泵殼:泵殼及泵蓋均由鋼板組焊而成。

    主動軸與曲柄軸的軸承座,是整體鑄鋼件,加工后與泵殼組焊,焊后進行退火,消除殘余應力。


    2、主動軸:該泥漿泵主動軸兩端外伸部分的尺寸,完全對稱,在其任何一端均可按裝大皮帶輪或鏈輪,兩端支承軸承采用單列向心園短柱滾子軸承。


    3、曲柄軸:采用鍛造直軸加偏心輪結構,沒有采用國內外三缸泵傳統的整體鑄造曲軸結構,化鑄件為鍛件,化整體為組裝件,好用、好造、好修。偏心輪、大人字齒輪輪轂與軸采用過盈配合。


    4、連桿由ZG35CrMo鑄成。連桿小頭裝銷軸,銷軸兩端安裝單列向心短圓柱滾子軸承,裝配在十字頭體上。十字頭體用球墨鑄鐵鑄成,導板由球墨鑄鐵鑄成。導板與十字頭的間隙為0.26-0.38米。十字頭與介桿采用法蘭、螺栓聯接。

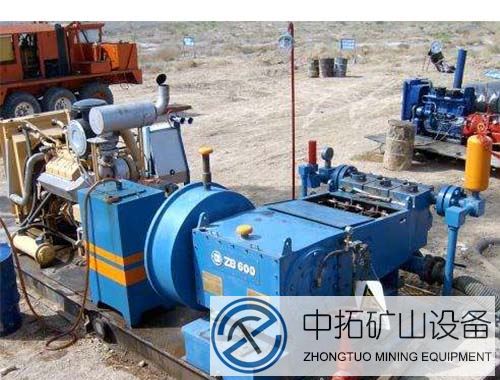

陜西泥漿設備

    石油泥漿泵液力端


    1、閥箱:整體鍛件直立式結構,余隙容積僅7.3升,是國內大功率泥漿泵中余隙容積非常小的鉆井泵系列。三個閥箱通過排出歧管和吸入歧管實現排液與吸入。排出歧管的一端裝高壓四通及排出予壓空氣包,另一端按裝杠桿式(單銷多點)剪切安全閥。
    排出予壓空氣包為整體鑄造件,其本體、膠囊及密封圈,予壓空氣包膠囊充氣壓力為不超過工作壓力的20-30%,但為了保證膠囊的持久工作性能,正常情況下不要超過45.7大氣壓(650psi),在此情況下,已能保證壓力不均度≤5%。


    2、缸套:采用雙金屬缸套,內層材料為高鉻耐磨合金,內表面粗糙度要求在0.20范圍內,內表面硬度≥HRC60。缸套規格為Φ100-Φ100。供用戶選擇。

    活塞由活塞芯、皮碗、壓圈、卡簧組成,符合部頒標準。
    介標與活塞桿采用卡箍聯接,裝卸方便。采用可調式介桿盤根盒結構。


    3、缸蓋法蘭,閥蓋法蘭采用梯形螺紋連接。



    4、缸套固定方式:3NB-600型泵的缸套均采用由壬擰緊固定方式。


    5、噴淋系統:根據用戶要求,由專用電動離心泵或主動軸皮帶傳動的離心泵作噴淋泵,通過噴淋盒上的噴咀,冷卻和潤滑缸套。冷卻液一般采用水或水基溶液(可加入可溶性乳化油或柴油),冷卻液流入水箱,進行循環;根據水質污染程序以及水的溫度情況


    6、排出歧管總成:采用整體式鍛件組焊結構。排出歧管與三塊閥箱的前平面采用螺栓擰索貼合,用“O”型盤根密封,各排出閥腔互不串通。

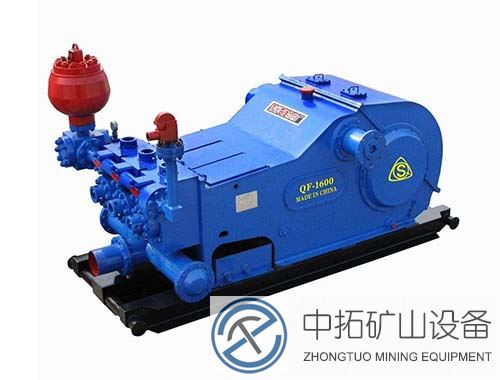

陜西泥漿設備
